RADIK HYGIENE VK
Панельный отопительный прибор для среды с высокими требованиями к гигиене и чистоте с гладкой лицевой панелью и правым нижним подключением

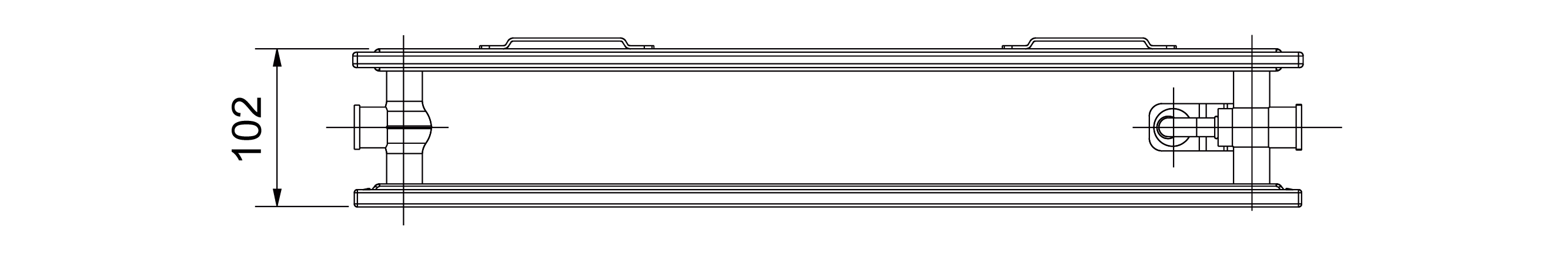

Панельный отопительный прибор для среды с высокими требованиями к гигиене и чистоте с гладкой лицевой панелью и правым нижним подключением Модель RADIK HYGIENE VK является панельным отопительным пибором в исполнении VENTIL KOMPAKT, которое позволяет правое нижнее подключение к разводке системы отопления. По своей конструкции радиатор предназначен для отопительных систем с принудительной циркуляцией. Прибор предназначен для установки и эксплуатации в помещениях с высокими требованиями к гигиене и чистоте. Все типы без конвектора, имеют гладкую лицевую панель, сварные швы панелей закрыты специальной гладкой рейкой, у типа 20S большее расстояние между панелями (глубина прибора B = 102 мм) по сравнению с классическим исполнением типа 20 (B = 66 мм). С задней стороны приварены две верхние и две нижние крепежные скобы, у приборов длиной 1800 мм и больше, приварено шесть скоб. Составной частью комплекта является воздуховыпускной клапан, пробка-заглушка и необходимое количество кронштейнов-шурупов типа 18/120 (см. каталог KORAMONT), которые позволяют прикрепить отопительный прибор стандартно в расстоянии даже 65 мм от стены. Внимание: Если расстояние между радиатором и стеной должно составлять 65 ÷ 80 мм может быть использован один и тот же тип кронштейна, но условием является применить для нижнего ряда крепежных скоб также кронштейн (не опоры). В этом случае дополнительные кронштейны нужно заказать, они не включены в базовую комплектацию.
длина от 404 до 2004 мм
высота от 503 до 703 мм
тепловая мощность От 174 До 3012 Вт
правое нижнее подключение
RADIK HYGIENE VK мы предлагаем в 117 вариантах
Фильтровать по параметрам
Выбор размера
Введите необходимые размеры.
Тепловая мощность (Для профессионалов)
Тепловая мощность радиатора должна покрывать установленные тепловые потери отапливаемого помещения, которые рассчитываются проектировщиком. t1 - температура воды на входе в радиатор t2 - температура воды на выходе из радиатора ti - эталонная температура воздуха (расчетная температура воздуха в помещении) (Значения температуры t1 и t2 устанавливаются исходя из проектной документации системы отопления и выбранного источника тепла соответственно)
Выбор цвета
Основное цветовое исполнение - белый цвет RAL 9016, другие цветовые исполнения доступны за дополнительную плату.
Допускается отклонение цвета в цветовой карте от цвета нагревательного элемента.
Оставить белый цвет
Бесплатно
Образец цвета KORADO
30 %
Образец цвета RAL
40 %
Выберите вариант
|
Выбрать все
|
Размер (в × д × г)
мм
|
Тепловая мощность
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem.
ватт
|
Тип
|
Цвет
|
Код для заказа
Заказывая цветное исполнение указывайте, пожалуйста, код цвета в примечании. Код цвета не отражается в коде продукта.
|
|---|---|---|---|---|---|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 404 × 49
|
Тепловая мощность
(ватт)
174
|
Тип
|
Цвет
|
Код для заказа
10050040-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 504 × 49
|
Тепловая мощность
(ватт)
217
|
Тип
|
Цвет
|
Код для заказа
10050050-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 604 × 49
|
Тепловая мощность
(ватт)
260
|
Тип
|
Цвет
|
Код для заказа
10050060-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 704 × 49
|
Тепловая мощность
(ватт)
303
|
Тип
|
Цвет
|
Код для заказа
10050070-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 804 × 49
|
Тепловая мощность
(ватт)
346
|
Тип
|
Цвет
|
Код для заказа
10050080-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 904 × 49
|
Тепловая мощность
(ватт)
389
|
Тип
|
Цвет
|
Код для заказа
10050090-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 1004 × 49
|
Тепловая мощность
(ватт)
432
|
Тип
|
Цвет
|
Код для заказа
10050100-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 1104 × 49
|
Тепловая мощность
(ватт)
475
|
Тип
|
Цвет
|
Код для заказа
10050110-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 1204 × 49
|
Тепловая мощность
(ватт)
518
|
Тип
|
Цвет
|
Код для заказа
10050120-6CH0010
|
|
Ваш выбор
|
Размер (в × д × г)
(мм)
503 × 1404 × 49
|
Тепловая мощность
(ватт)
605
|
Тип
|
Цвет
|
Код для заказа
10050140-6CH0010
|
Aксессуары
| Заголовок | Описание | Код | ||
|---|---|---|---|---|
|
Предназначена для очистки всех отопительных приборов KORADO.
|
Z-D029
|
Загрузите или сохраните свой выбор
Теперь сохраните выбранный вами вариант, чтобы вы могли передать его продавцу и тем самым ускорить покупку.
Список продавцов вы найдете на следующем шаге.
Тепловая мощность и технические данные
Технические параметры
| H: Высота (мм) | 503, 603, 703 |
| L: Длина (мм) | 404, 504, 604, 704, 804, 904, 1004, 1104, 1204, 1404, 1604, 1804, 2004 |
| Глубина (мм) | |
| Тип 10 | 49 мм |
| Тип 20 | 102 мм |
| Тип 30 | 157 мм |
| Максимально допустимая рабочая температура (°C) | 110 °C |
| Максимально допустимое рабочее избыточное давление | 1,0 МПа |
| Присоединительная резьба | G 1/2" внутренняя |
| Шаг присоединения | 50 mm |
Тепловая мощность
| Q [Вт] | Высота (мм) | ||
|---|---|---|---|
| Длина (мм) | 503 | 603 | 703 |
| 404 | 174 | 200 | 224 |
| 504 | 217 | 249 | 280 |
| 604 | 260 | 299 | 335 |
| 704 | 303 | 349 | 391 |
| 804 | 346 | 398 | 447 |
| 904 | 389 | 448 | 502 |
| 1004 | 432 | 497 | 558 |
| 1104 | 475 | 547 | 613 |
| 1204 | 518 | 597 | 669 |
| 1404 | 605 | 696 | 780 |
| 1604 | 691 | 795 | 891 |
| 1804 | 777 | 894 | 1003 |
| 2004 | 863 | 993 | 1114 |
| Q [Вт] | Высота (мм) | ||
|---|---|---|---|
| Длина (мм) | 503 | 603 | 703 |
| 404 | 326 | 380 | 433 |
| 504 | 407 | 474 | 540 |
| 604 | 488 | 568 | 647 |
| 704 | 568 | 662 | 754 |
| 804 | 649 | 756 | 861 |
| 904 | 730 | 850 | 969 |
| 1004 | 811 | 944 | 1076 |
| 1104 | 892 | 1038 | 1183 |
| 1204 | 972 | 1132 | 1290 |
| 1404 | 1134 | 1321 | 1505 |
| 1604 | 1296 | 1509 | 1719 |
| 1804 | 1457 | 1697 | 1933 |
| 2004 | 1619 | 1885 | 2148 |
| Q [Вт] | Высота (мм) | ||
|---|---|---|---|
| Длина (мм) | 503 | 603 | 703 |
| 404 | 465 | 538 | 607 |
| 504 | 581 | 671 | 757 |
| 604 | 696 | 805 | 907 |
| 704 | 811 | 938 | 1058 |
| 804 | 927 | 1071 | 1208 |
| 904 | 1042 | 1205 | 1358 |
| 1004 | 1157 | 1338 | 1509 |
| 1104 | 1272 | 1471 | 1659 |
| 1204 | 1388 | 1604 | 1809 |
| 1404 | 1618 | 1871 | 2110 |
| 1604 | 1849 | 2138 | 2410 |
| 1804 | 2080 | 2404 | 2711 |
| 2004 | 2310 | 2671 | 3012 |
Обзор типов
Тип 10
Тип 20
Тип 30
Способ подключения
Правое нижнее
